干簧管 HYR-1002
干簧管HYR-1002為超微型干性開關，這種磁簧開關占用的空間很小,6?12毫米長的玻璃。作為磁性開關的一種，干簧管開關HYR-1002用途包括微型磁簧繼電器、鍵盤等。
特點
- 超微型開關
規格參數
| 項目 | 參數 |
|---|---|
| 觸點形式 | 1A |
| 觸點位置 *1 | O |
| 觸點材料 | 銠 |
| 觸點最大額定功率 | 0.3W |
| 最大開關電壓 | 28VDC |
| 最大開關電流 | 0.01A |
| 最大初始觸點電阻 | 200mΩ |
| 啟動值 (AT) | 15-50 |
| 最小釋放值 (AT) | 8 |
| 最小切斷電壓 *2 | 200VDC |
| 最大觸點電容 | 0.2pF |
| 最小絕緣阻抗 | 1010Ω |
| 典型諧振頻率 | 3.5kHz |
| 電氣壽命（阻抗負載） |
107 (5VDC, 10mA) 106 (24VDC, 10mA) |
| 特點 | 超微型開關 |
- C: 中心間隙 O: 偏離中心間隙
- 切斷電壓規范以接通靈敏度為25AT或更高值為基礎。靈敏度低于25AT之開關資料，請向華壬電子查詢。HYR4000、HYR5000、HYR9000系列規定以最低AT接通靈敏度為基礎。
- 銠層上覆蓋一層氧化釕。
- 鉑層上覆蓋一層氧化釕。

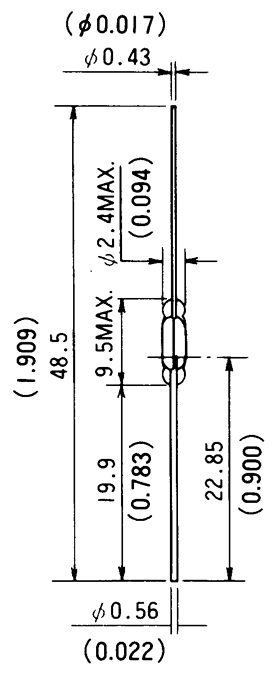

外形尺寸
 |
測試線圈 TC-0501 |
尺寸 |
||||||
|
 |
