門磁 DC-1611
門磁DC-1611屬于嵌入式常開型門磁開關，在只有6.35mm的直徑的開關和磁鐵是易于安裝和易于掩藏開關密封以消除污染，并具有鍍銠黃金觸點及無腐蝕的壽命長的高品位磁鐵。磁性開關DC-1611操作開關的觸點額定最多至28V/0.2A/5W,不同的版本最大工作距離可以為16mm/19mm/25.4mm。
特點
- 體積小,直徑只有6.35mm
- 與白色窗框結合最佳
- NC開關，可用于在封閉的電路系統
- 一次完全隱藏安裝
- 可用于門、窗、推拉門
- 抗壓
規格參數
| 項目 | 說明 |
|---|---|
| 型號 | DC-1611 |
| 功率(W) | 10 |
| 電壓(DCA) | 28 |
| 電流(DCA) | 0.5 |
| 耐壓(DVC) | 250 |
| 開關形式 | x |
| 阻抗(W) | 0.3 |
| 動作距離 | 16 / 19 / 25 |
| 連線形式 | 引線 |
| 引線長度 | 457 |
| 開關直徑 | 6.35 |
| 磁體尺寸 | 20.6 |
| 固定方式 | 嵌入式 |
| 抗振性 | 頻率10~55HZ，振幅1.52mm，時間為120分鐘 |
| 耐沖擊性（最?。?/td> | 30G |
| 機械壽命 | 108 |
| 安全標準（UL） | 94-HB |
- 標識"x"-----常開型，磁鐵靠近，觸點閉合 "Y"-----觸點形式為單級雙投型(轉移型)
- 使用環境溫度：-10° -- +60°C; 環境濕度：RH80%以下
- 注意事項：不小心掉落地上的開關，必須重新檢測動作距離，并檢查開關部位的干簧玻璃管是否破裂

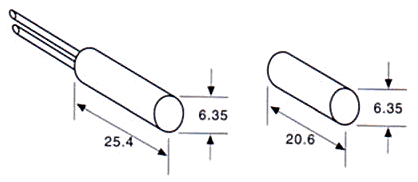

外形尺寸
 |
